LoRa Shield RFM95

Apa LoRa Shield?



LoRa Shield merupakan transceiver jarak jauh pada faktor Arduino Shield dan berbasis Open Source. LoRa shield memungkinkan pengguna untuk mengirim data dan mencapai rentang yang sangat jauh dengan kecepatan data rendah. Komunikasi dan kekebalan interferensi tinggi sambil meminimalkan konsumsi daya.

Lora Shield berbasarkan SX1276/SX1278 mengutamanan aplikasi jaringan sensor nirkabel profesional seperti irrigation systems, smart metering, smart cities, smartphone detection, membuat dan automatis.
 Dengan menggunakan teknik modulasi LoRa di patenkan oleh Smetech, LoRa Shield dapat mencapai sensitivitas lebih dari -148dBm menggunakan kristal berbiaya rendah dan bahan baku.

LoRa Shield menghadirkan noise fase, selektivitas, linearitas receiver, dan IIP3 yang luar biasa untuk konsumsi arus yang jauh lebih rendah daripada perangkat pesaing.

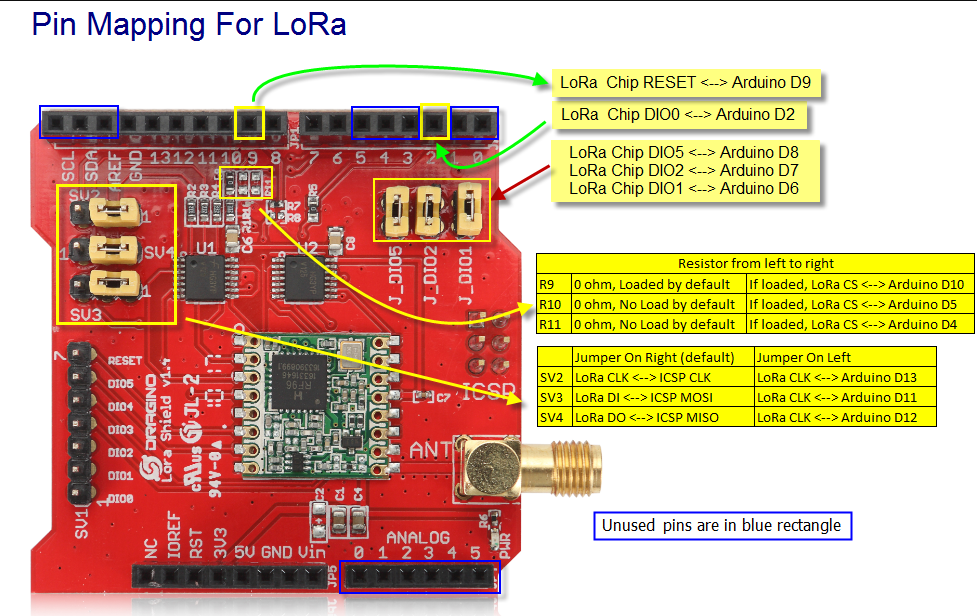

Pemetaan LoRa

Dengan Spesifikasi perangkat
1. Ukuran perangkat 62 x43 x23 mm
2. Berat perangkat 22g

Spesifikasi Nirkabel Modul RFM95W
        1. link budget dengan maksimum 168 dB
2. Laju bit yang dapat diprogram hingga 300 kbps
3. Sensitivitas hingga -148 dBm
4. Arus RX rendah 10,3 mA, retensi register 200nA
5. Modulasi FSK, GFSK, MSK, GMSK, LoRsTM dan OOK
6. Preamble detection
7. RSSI Rentang Dinamis 127 dB.
8. Mesin paket hingga 256 byte dengan CRC.
9. Sensor suhu internal dan indikator baterai lemah.
Fitur LoRa shield
1. Kompatibel dengan Papan Arduino I/O 3.3v atau 5v.
2. Pita Frekuensi: 915 MHZ/868 MHZ/433 MHZ (Pra-konfigurasi di pabrik)
3. Kompatibel dengan Arduino Leonardo, Uno, Mega, KARENA
        4. Antena Eksternal melalui konektor I-Pex




REFERENSI
https://wiki1.dragino.com/index.php?title=Lora_Shield#Example3_--_How_to_get_sensor_data_from_a_remote_Arduino_via_Wireless_LoRa_Protocol
